高频整流器

本公司高频整流器

传统硅整流器

变压器

纳米磁环的高频变压器

工频、变压器体积大能耗高

控制方式

PWN恒频脉宽调制技术

模拟板移相触发

受控器件

1GBT

可控硅导通

工作频率

15-20KHZ

50HZ

输出波形

高频方波

半波

电流进度

<1.5%

5%

电压精度

<1%

4%

波纹系数

直流逆变<1%

>4%

工作效率

>92%

<70%

满负载进线电流

28A

37A

1200A6V时进线电流

11.3A（电流电压成线性匹配）

32A（可控硅未全导通损耗大）

体积

53*53*60cm

110*80*120cm

质量

70kg

220kg

冷却方式

风冷

风冷

操作方式

多种远程控制手段

机控

保护功能

过压、过流、超温、缺相、短路、软启动、慢关断自恢复

三相熔断器保护

附加功能

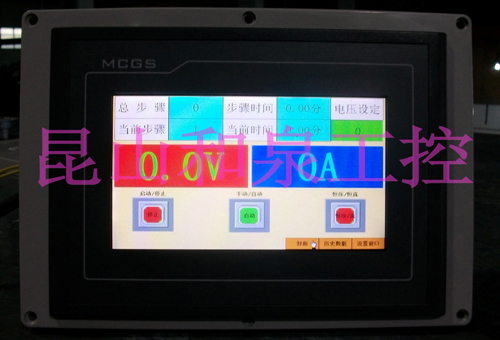

RS485接口电脑监控

无

恒流恒压转换

标准配置，可动态转换

无

防腐蚀工艺

弱电控制部分全密封

一般

工作表现

提高镀速，增加镀件表面光泽及暗角钻芯度、减少材料损耗

纹波系数大，工作表现差

带负载开关机

可以

不可以

对电网影响（谐波）

功率因数>0.92设计

影响大，5次7次体现明显

型号

冷却方式

尺寸

输入电压

输出直流

电压、电流

500A 12V

风冷

50*55*20CM

交流三相380V±15%、220V±15%

0～12V

0～500A

1000A 12V

风冷

40*45*55CM

交流三相380V±15%、220V±15%

0～12V

0～1000A

1500A 12V

风冷

50*55*70CM

交流三相380V±15%、220V±15%

0～12V

0～1500A

2000A 12V

风冷

60*50*70CM

交流三相380V±15%、220V±15%

0～12V

0～2000A

3000A 12V

风冷

60*60*50CM

交流三相380V±15%、220V±15%

0～12V

0～3000A

4000A 12V

风冷

60*60*110CM

交流三相380V±15%、220V±15%

0～12V

0～4000A

5000A 12V

风冷

60*60*150CM

交流三相380V±15%、220V±15%

0～12V

0～5000A

6000A 12V

风冷

60*60*150CM

交流三相380V±15%、220V±15%

0～12V

0～6000A

8000A 12V

风冷

130*70*110CM

交流三相380V±15%、220V±15%

0～12V

0～8000A

10000A 12V

风冷

130*70*110CM

交流三相380V±15%、220V±15%

0～12V

0～10000A

12000A 12V

风冷

130*75*160CM

交流三相380V±15%、220V±15%

0～12V

0～12000A

15000A 12V

风冷

130*75*160CM

交流三相380V±15%、220V±15%

0～12V

0～15000A
